উৎপত্তি স্থল: | শানডং চীন (মেনল্যান্ড) |
পরিচিতিমুলক নাম: | MIROC |
সাক্ষ্যদান: | GB / ISO |
মডেল নম্বার: | স্বয়ং ড্রিলিং রক অ্যাঙ্কর |
ন্যূনতম চাহিদার পরিমাণ: | 100 |
---|---|
মূল্য: | negotiation |
প্যাকেজিং বিবরণ: | শক্ত কাগজ / কাঠের বাক্স বা গ্রাহকদের উপর ভিত্তি করে |
ডেলিভারি সময়: | 1-5 দিন |
পরিশোধের শর্ত: | T/T, ওয়েস্টার্ন ইউনিয়ন, MoneyGram L/C, D/A, D/P, |
যোগানের ক্ষমতা: | প্রতি মাসে 9000000 কেজি |
উপাদান: | খাদ গঠন ইস্পাত | ধারণক্ষমতা: | > 200KN |
---|---|---|---|
প্রকার: | R32S, R38N | ব্যাস: | 25mm-130mm |
রঙ: | কাস্টমারদের ওপর নির্ভর করে | দৈর্ঘ্য: | 5000mm |
লক্ষণীয় করা: | self drilling bolts,steel anchor bolts |

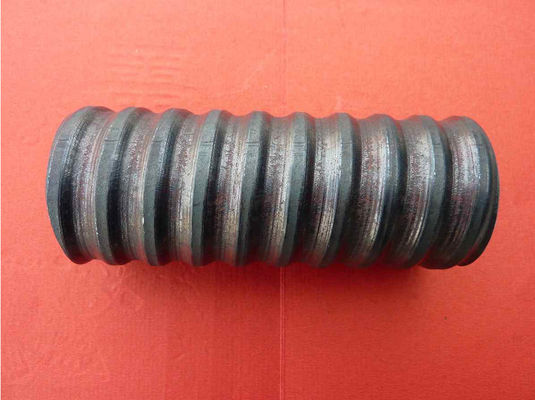

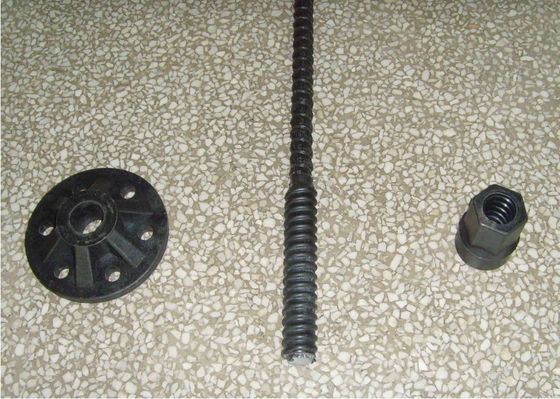

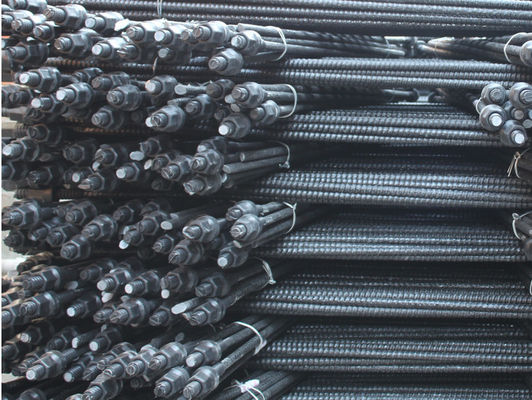

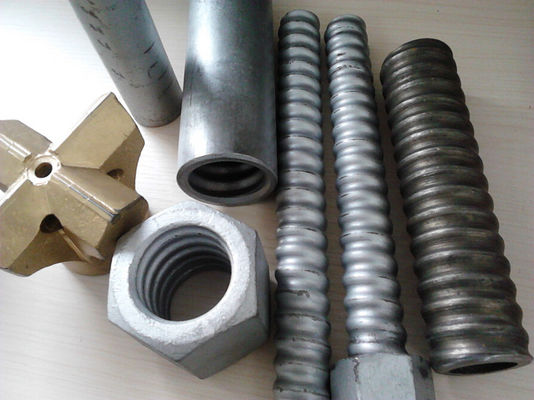

51mm R51L স্বয়ং ড্রিলिंग মিশ্র ইস্পাত সঙ্গে ইস্পাত বোল্ট উচ্চ প্রসার্য ইস্পাত
নোঙ্গর বল্ট
নোঙ্গর বল্ট একটি স্টক যা একটি স্থিতিশীল শিলা যাও কাঠামো বা ভূ-প্রকৃতিগত লোড স্থানান্তর মানে
গঠন, এটি রড গঠিত, ড্রিল বিট, কাপলিং, প্লেট, grouting stopper এবং বাদাম। এটা হয়েছে
ব্যাপকভাবে টনলিং, খনির, ঢাল স্থিতিশীল, টানেলডিসিস চিকিত্সা এবং ছাদ সমর্থন ব্যবহৃত
আন্ডারগ্রাউন্ডওয়ার্কস এর এটি খালি জমির জন্য (কাদামাটি, বালি ভঙ্গুর ইত্যাদি) ঠালা নোঙ্গর রড এর তৈরি করা হয়
উচ্চ শক্তি সঙ্গে বিজোড় টিউব
ঠালা ঘনত্ব নোঙ্গর বল্ট এর বৈশিষ্ট্য
• কঠিন স্থল অবস্থার জন্য বিশেষভাবে উপযুক্ত।
• ড্রিলিং, স্থাপন এবং grouting থেকে ইনস্টলেশনের একটি উচ্চ হার এক একক অপারেশনে সঞ্চালিত হতে পারে।
• স্বয়ং ড্রিলিং সিস্টেম একটি বিচ্ছিন্ন বোরহোলের জন্য প্রয়োজনীয়তা পরিহার করে।
• একযোগে ড্রিলিং এবং সম্ভাব্য grouting সঙ্গে ইনস্টলেশন।
• সমস্ত নির্দেশাবলী সহজ ইনস্টলেশন, উপরেও
• সীমিত স্থান, উচ্চতা এবং কঠিন অ্যাক্সেসের ক্ষেত্রে কাজ করার জন্য উপযুক্ত।
• সহজ পোস্ট grouting সিস্টেম • জারা সুরক্ষা জন্য গরম ডুব galvanizing
টানেলিং এবং গ্রাউন্ড ইঞ্জিনিয়ারিং অ্যাপ্লিকেশন
• রেডিয়াল বোল্টিং
• ঢাল স্থিরতা
• Forepoling
• মাইক্রো ইনজেকশন গাদা
• মুখ স্থিতিশীলতা
• অস্থায়ী সমর্থন নোঙ্গর
• পোর্টাল প্রস্তুতি
• মৃত্তিকা উত্তোলন
স্ব-ড্রিলিং অ্যাঙ্কর বোল্ট বর্ণনা
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
ব্যাসার্ধের বাইরে (মিমি) | 25 | 32 | 32 | 38 | 51 | 51 | 76 | 76 |
অভ্যন্তরীণ ব্যাসার্ধ (মিমি) | 14 | 19 | 16 | 19 | 36 | 33 | 52 | 45 |
আলটিমেট লোড ক্যাপাসিটি (কেএন) | 200 | 280 | 360 | 500 | 550 | 800 | 1600 | 1900 |
ফলন লোড ক্যাপাসিটি (কেএন) | 150 | 230 | 280 | 400 | 450 | 630 | 1200 | 1500 |
প্রসার্য শক্তি, আরএম (N / mm2) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
ফলন শক্তি, Rp0.2 (N / mm2) | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
ওজন (কেজি / মি) | 2.3 | 3.2 | 3.6 | 5.5 | 6.5 | আট | 16.0 | 19.7 |
থ্রেড প্রকার (বাম-হাত) | ISO10208 | ISO1720 | মে T76 স্ট্যান্ডার্ড | |||||
ইস্পাত গ্রেড | EN10083-1 (মিশ্র স্ট্রাকচার ইস্পাত) | |||||||
কার্বন ইস্পাত তুলনায়, মিশ্র ইস্পাত ইস্পাত উচ্চ বিরোধী ক্ষয় ক্ষমতা এবং উচ্চ যান্ত্রিক হয়। |
অ্যাঙ্কর প্লেট
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Dimention (মিমি) | 150 * 150 | 200 * 200 | 200 * 200 | 200 * 200 | 200 * 200 | 250 * 250 | 250 * 250 | 250 * 250 |
বেধ (মিমি) | 8 | 10 | 12 | 12 | 20 | 40 | 40 | 40 |
হোল ব্যাসার্ধ (মিমি) | 30 | 35 | 35 | 41 | 60 | 60 | 80 | 80 |
ওজন (কেজি / পিসি) | 1.4 | 3 | 3.7 | 3.6 | 8.8 | 18.5 | 18 | 18 |
জ্যামিতির সাথে কোল্ড বিকল |
অ্যাঙ্কর কাপ্পলিং
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
ব্যাসার্ধের বাইরে (মিমি) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
দৈর্ঘ্য (মিমি) | 120 | 145 | 160or190 | 180 | 180 | 200 | 200 | 200 |
ওজন | 0.45 | 0.7 | 0.75 | 1.4 | 1.7 | 1.9 | 6.4 | 6.4 |
মাশরুম ইস্পাত যুগ্ম মধ্যম স্টপ |
ড্রিলের বাজনা
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
ব্যাস (মিমি) | 41,51 | 51,76,90 | 90.100.110.115.130 | 130.150.160.180.200 | ||||
কঠোর ক্রস বিট (গো EX) | ছোট পাথরের সঙ্গে মাঝারি ঘন অবস্থা থেকে আলগা জন্য কঠোর ক্রস বিট। | |||||||
টুঙ্গস্টেন ক্রস বিট (EXX) | Mation থেকে নরম থেকে মধ্যম শিলা জন্য TC ক্রস বিট | |||||||
হার্ড বোতাম বিট (গুলি) | পাথর দিয়ে অচলিত শিলা জন্য কঠিনীভূত buuton বিট। | |||||||
টংস্টেন কার্বন বোতাম বিট (কানা অনুলিপি করুন) | গঠন সঙ্গে মধ্যম শিলা জন্য টিসি সঙ্গে বাটন বিট সন্নিবেশ। | |||||||
কঠোর আড়ম্বরপূর্ণ বিট (ইসি) | অচলিত মাটি জন্য অপেক্ষাকৃত জ্যামিতি সঙ্গে কঠিনীভূত ড্রিল বিট ছোট পাথরের সাথে | |||||||
টংস্টেন কার্বন আর্চ বিট (ইসিসি) | অপটিক্যাল জ্যামিতির সাথে TC ড্রিল বিট নরম থেকে মাঝারি শিলা গঠন। | |||||||
কঠিনীভূত ড্রপ কেন্দ্র বিট (Ey) | মাঝারি ঘন স্থল অবস্থার আলগা জন্য কঠোর ক্রস বিট | |||||||
টিসি ড্রপ সেন্টার বিট (Ey) | নরম থেকে মাঝারি শিলা গঠন জন্য টিসি ড্রিল বিট। | |||||||
ক্লে বিট কাস্টিং (ইডব্ল্যু) | খুব নরম থেকে নরম caly জন্য অনুকূল জ্যামিতি সঙ্গে কাদামাটি বিট কাস্টিং। | |||||||
মেশিন ইস্পাত বিট বা ক্যাসিং স্টিল বিট |
অ্যাঙ্কর বাদাম
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
কী আকার (মিমি) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
দৈর্ঘ্য (মিমি) | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
ওজন (কেজি / পিসি) | 0.25 | 0.35 | 0.35 | 0.5 | 1.55 | 1.55 | 3.6 | 3.6 |
মেশিন ইস্পাত বাদাম বা ঢালাই ইস্পাত বাদাম |
টি থ্রেড অ্যাঙ্কর বোল্ট টেকনিক্যাল ডেটা
বার প্রকার | বাইরে ব্যাস (মিমি) | ব্যাসের অভ্যন্তরে (মিমি) | প্রস্থচ্ছেদ (mm2) | আলটিমেট লোড কে এন | ফলন বিন্দু কে এন | ওজন (কেজি / মিটার) | থ্রেড বাম / ডান হাত |
30/11 | 30 | 11 | 446 | 320 | 260 | 3.3 | লিফট বা ডান |
30/14 | 30 | 14 | 395 | 260 | 220 | 2.9 | লিফট বা ডান |
30/16 | 30 | 16 | 382 | 220 | 180 | 2.7 | লিফট বা ডান |
40/16 | 40 | 16 | 879 | 660 | 525 | সাত | লিফট বা ডান |
40/20 | 40 | 20 | 726 | 539 | 430 | 5.6 | লিফট বা ডান |
52/26 | 52 | 26 | 1337 | 929 | 730 | 10.0 | লিফট বা ডান |
73/53 | 73 | 53 | 1160 | 1630 | 970 | 12.3 | লিফট বা ডান |
73/56 | 73 | 56 | 1094 | 1414 | 785 | 11.1 | লিফট বা ডান |
73/45 | 73 | 45 | 2265 | 1630 | 1180 | 17.8 | লিফট বা ডান |
