উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | MIROC |
সাক্ষ্যদান: | ISO |
মডেল নম্বার: | QL50 DTH হাতুড়ি |
ন্যূনতম চাহিদার পরিমাণ: | 1 |
---|---|
মূল্য: | negotiation |
প্যাকেজিং বিবরণ: | কাঠের প্লেট |
ডেলিভারি সময়: | 25 দিন |
পরিশোধের শর্ত: | টি/টি বা এল/সি |
যোগানের ক্ষমতা: | প্রতি মাসে 20000 টুকরা |
প্রযোজ্য শিল্প: | এনার্জি ও মাইনিং | উপাদান: | কার্বন ইস্পাত |
---|---|---|---|
রঙ: | সবুজ বা কাস্টমাইজড | আবেদন: | জল কূপ, খনির, খনন |
নাম: | Dth হাতুড়ি | ব্যবহার: | বোরহোল ড্রিলিং |
লক্ষণীয় করা: | ql50 উচ্চ চাপের হ্যামার,ভূগর্ভস্থ খনির উচ্চ চাপ হ্যামার |

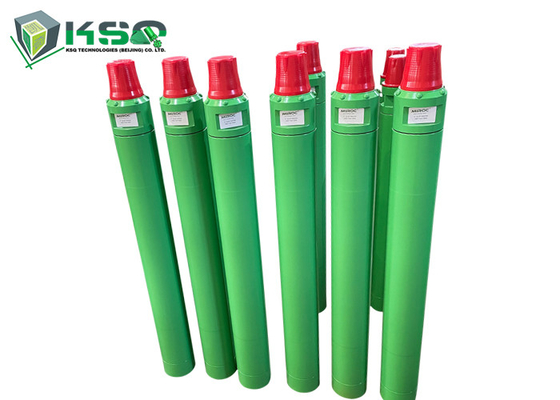

QL50 উচ্চ চাপ নিচে গর্ত হ্যামার ভূগর্ভস্থ খনির ব্রেকআউট বেঞ্চ DTH হ্যামার ড্রিলিং
বর্ণনা
ডিটিএইচ হ্যামারগুলিতে, পাথর ড্রিল বিট শ্যাংকের একটি ধারাবাহিকতা, যা পাথর ড্রিল পিস্টন সরাসরি আঘাত করে। যেহেতু পিস্টনটি ড্রিল বিটের সাথে সরাসরি যোগাযোগে থাকে, তাই সামান্য শক্তি হারিয়ে যায়।এই DTH হ্যামার একটি প্রায় ধ্রুবক অনুপ্রবেশ হার হোল দৈর্ঘ্য নির্বিশেষে দেয়.
• ছোট থেকে মাঝারি আকারের ড্রিলিং ব্যাসার্ধ
• কম চাপের পরিসরে কাজ করে, অগভীর থেকে মাঝারি গর্ত দৈর্ঘ্যের খনন করতে সক্ষম
পণ্যের নাম | ডিটিএইচ হ্যামার |
উপাদান | অ্যালগ্রিড স্টিল&টংস্টেন কার্বাইড |
ব্যবহার | ভূগর্ভস্থ খনি, পানি পুঁজি, খনি, ক্যারি ইত্যাদি |
রঙ | সবুজ&অন্যান্য |
তাপ চিকিত্সা | অ্যানাল |
শ্যাঙ্ক সিরিজ | DHD,COP,MISSION,SD,DHD,BR,QL,BR,CIR ইত্যাদি |
প্রয়োগ | ভারী নির্মাণ,খনি খনন, খনি, তেল ও গ্যাস, পাথর |
গর্ত | ৬০-৩০৫ মিমি |
আকার | 2/3/4/5/6/7/8/9/10/12/14 ইঞ্চি |
সুবিধা | উচ্চ পারফরম্যান্স এবং কারখানার দাম |
অ্যাপ্লিকেশন
• ভূগর্ভস্থ খনি
• পাথরের বেঞ্চিং অপারেশন
• জল খনির খনন
প্রতিযোগিতামূলক সুবিধা
• উচ্চমানের ইস্পাত থেকে তৈরি প্রধান হ্যামার উপাদান এবং সর্বশেষতম সিএনসি মেশিন এবং তাপ চিকিত্সা ব্যবহার করে প্রক্রিয়াজাত
স্পেসিফিকেশন
বায়ু বন্টন 5 "হ্যামার বায়ু টিউব সঙ্গে বিট ব্যবহার করার জন্য ভালভ ছাড়া | ||||
পণ্য কাঠামো | অংশের বর্ণনা | ওজন ((কেজি) | পার্ট নম্বর | |
1 | শীর্ষ সাব | 13.7 | QL50-01 | |
2 | ¢ O ¢ রিং অফ টপ সাব | 0.015 | QL50-02 | |
3 | ব্রেকআউট রিং | 0.15 | QL50-03 | |
4 | চেক ভালভ | 1 | QL50-04 | |
5 | বসন্ত | 0.1 | QL50-05 | |
6 | কম্প্রেশন বাফার | 0.1 | QL50-06 | |
7 | বায়ু বিতরণকারী | 3.5 | QL50-07 | |
8 | অভ্যন্তরীণ সিলিন্ডার | 4.2 | QL50-08 | |
9 | পিস্টন | 19 | QL50-09 | |
10 | বাহ্যিক সিলিন্ডার | 24.6 | QL50-10 | |
11 | গাইডেড স্লিভ | 0.9 | QL50-11 | |
12 | "ও"রিং অফ স্টপ রিং | 0.01 | QL50-12 | |
13 | থামো রিং | 0.4 | QL50-13 | |
14 | চাককে চালাও | 4.6 | QL50-14 | |
15 | ড্রিল বিট | QL50-15 | ||
পণ্যের বৈশিষ্ট্যঃভালভবিহীন বায়ু বিতরণ হ্যামার, আরো নির্ভরযোগ্যভাল সিলযোগ্যতা, জল এবং কাটিয়া হ্যামারে প্রবেশ করে নাজল খনির মধ্যে। প্রয়োগঃসমস্ত কাজের অবস্থার জন্য উপলব্ধ, ওভারলোড এবং জল ভাল খনন প্রকল্পে উচ্চ কর্মক্ষমতা। |
প্রযুক্তিগত পরামিতি |
|||||||
দৈর্ঘ্য ((বিট ছাড়াই) |
ওজন ((বিট ছাড়াই) |
বাহ্যিক ব্যাসার্ধ |
বিট শ্যাঙ্ক |
গর্তের ব্যাপ্তি |
সংযোগ থ্রেড (উপরের সাব-ড্রিল পাইপ) |
||
১১৫৬ মিমি |
73.০ কেজি |
φ125 মিমি |
COP54 QL50 |
φ135mm-φ152mm |
API2 3/8 "Reg API3 1/2" Reg |
||
কাজের চাপ |
17 বার (রেফারেন্স) এ আঘাতের হার |
প্রস্তাবিত গতি |
টানার শক্তি প্রস্তাবিত |
রেফারেন্স বায়ু খরচ ((m3/min) |
|||
১৪ বার |
17.২ বার |
20.7 বার |
২৪ বার |
||||
১০-২৫ বার |
২৬ হার্জ |
৩০-৬০ ঘন্টা |
9.5kN |
12 |
15.4 |
18.7 |
22.3 |
বিভিন্ন বিট এর প্রযুক্তিগত পরামিতি |
||||||||||||
মাথার আকৃতি |
মাথার আকৃতির সংখ্যা |
মাথা ব্যাসার্ধ (মিমি) |
পার্ট নং. |
নং x বোতামের ব্যাসার্ধ (মিমি) |
বোতাম কোণ |
ফ্লাশিং গর্তের সংখ্যা Dia. ((মিমি) |
ওজন (কেজি) |
|||||
|
|
|
গ্যাজ বোতাম |
সামনের বোতাম |
||||||||
সমতল মুখ |
কনভেক্স মুখ |
কনকভ ফেস |
||||||||||
1 |
φ140 |
QL50-140CV7 |
৭xφ১৮ |
৩xφ১৪ |
৪xφ১৫ |
/ |
৩৮° |
2xφ20 |
15.1 |
|||
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
৮xφ১৬ |
৮xφ১৪ |
/ |
/ |
৩৮° |
2xφ20 |
15.3 |
|
|
|
3 |
φ১৪৬ |
QL50-146FF8 |
৮xφ১৮ |
৮xφ১৫ |
/ |
/ |
৩৮° |
2xφ20 |
15.9 |
4 |
φ১৪৬ |
QL50-146CC8 |
৮xφ১৮ |
৪xφ১৫ |
/ |
৩xφ১৪ |
৩৮° |
2xφ20 |
15.8 |
|||
5 |
φ152 |
QL50-152FF8 |
৮xφ১৮ |
৮xφ১৫ |
/ |
/ |
৩৮° |
2xφ20 |
16.4 |
|||
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
৮xφ১৮ |
৪xφ১৬ |
/ |
৪xφ১৪ |
৩৮° |
2xφ20 |
16.2 |
প্রশ্ন: ডেলিভারি শর্ত কেমন?
উঃ পেমেন্টঃ টি/টি, এল/সি, ওয়েস্টার্ন ইউনিয়ন, 30% আমানত + 70% ব্যালেন্স প্রেরণের আগে।
Q. Min. অর্ডার
উঃ পরিমাণ: ১ টুকরা।
Q. পরিবহন
উঃ ডিএইচএল/টিএনটি/ফেডেক্স এক্সপ্রেস, বায়ু, সমুদ্র, ট্রেনের মাধ্যমে।
প্রশ্ন: ছাড় কেমন?
উত্তরঃ দাম পণ্য এবং অর্ডার পরিমাণের উপর ভিত্তি করে।
প্রশ্নঃ আপনি নমুনা অর্ডার গ্রহণ করেন?
উঃ হ্যাঁ, অবশ্যই, বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন।
প্রশ্ন: আপনার বিক্রয়োত্তর সেবা সম্পর্কে কি?
একটিঃ একটি প্রস্তুতকারকের হিসাবে, আমরা সব সমস্যা এবং প্রশ্নের জন্য প্রযুক্তিগত সহায়তা প্রদান।
মানের সমস্যার জন্য প্রতিস্থাপন করুন।
