উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | MIROC |
সাক্ষ্যদান: | ISO |
মডেল নম্বার: | QL50 DTH হাতুড়ি |
ন্যূনতম চাহিদার পরিমাণ: | 1 |
---|---|
মূল্য: | negotiation |
প্যাকেজিং বিবরণ: | কাঠের প্লেট |
ডেলিভারি সময়: | 25 দিন |
পরিশোধের শর্ত: | টি/টি বা এল/সি |
যোগানের ক্ষমতা: | প্রতি মাসে 20000 টুকরা |
প্রযোজ্য শিল্প: | এনার্জি ও মাইনিং | উপাদান: | কার্বন ইস্পাত |
---|---|---|---|
রঙ: | সবুজ বা কাস্টমাইজড | আবেদন: | জল কূপ, খনির, খনন |
নাম: | Dth হাতুড়ি | ব্যবহার: | বোরহোল ড্রিলিং |
লক্ষণীয় করা: | ql50 উচ্চ চাপ dth হাতুড়ি,ভূগর্ভস্থ মাইনিং উচ্চ চাপ dth হাতুড়ি,ql50 নীচে গর্ত হাতুড়ি |

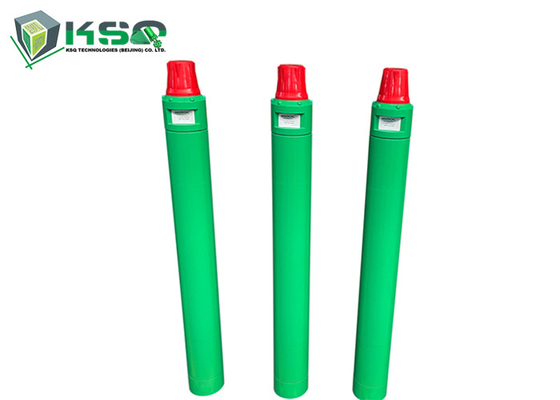

QL50 হাই প্রেসার ডাউন দ্য হোল হ্যামার আন্ডারগ্রাউন্ড মাইনিং ব্রেকআউট বেঞ্চ ডিটিএইচ হ্যামার ড্রিলিং
বর্ণনা
DTH হাতুড়িতে, রক ড্রিলিং বিট হল শ্যাঙ্কের একটি ধারাবাহিকতা, যা রক ড্রিল পিস্টন সরাসরি আঘাত করে।যেহেতু পিস্টনটি ড্রিল বিটের সাথে সরাসরি যোগাযোগে থাকে, তাই সামান্য শক্তি নষ্ট হয়।এটি ডিটিএইচ হ্যামারকে গর্তের দৈর্ঘ্য নির্বিশেষে প্রায় ধ্রুবক অনুপ্রবেশ হার দেয়।
• ছোট থেকে মাঝারি আকারের ড্রিলিং ব্যাস
• নিম্ন চাপ পরিসরে কাজ করে, অগভীর থেকে মাঝারি গর্ত দৈর্ঘ্য ড্রিলিং করতে সক্ষম
পণ্যের নাম | ডিটিএইচ হ্যামার |
উপাদান | খাদ ইস্পাত এবং টংস্টেন কার্বাইড |
ব্যবহার করুন | ভূগর্ভস্থ খনির, জলের কূপ, খনি, কোয়ারি ইত্যাদি। |
রঙ | সবুজ এবং অন্যান্য |
তাপ চিকিত্সা | অ্যানিল |
শ্যাঙ্ক সিরিজ | ডিএইচডি, সিওপি, মিশন, এসডি, ডিএইচডি, বিআর, কিউএল, বিআর, সিআইআর ইত্যাদি। |
আবেদন | ভারী নির্মাণ, আকরিক তুরপুন, খনির, তেল ও গ্যাস, কোয়ারি |
গর্ত | 60-305 মিমি |
আকার | 2/3/4/5/6/7/8/9/10/12/14 ইঞ্চি |
সুবিধা | উচ্চ কর্মক্ষমতা এবং কারখানা মূল্য |
অ্যাপ্লিকেশন
• ভূগর্ভস্থ খনির
• কোয়ারি বেঞ্চিং অপারেশন
• জলের কূপ খনন
প্রতিযোগিতামূলক সুবিধা
• প্রধান হাতুড়ি উপাদান উচ্চ গ্রেড ইস্পাত থেকে তৈরি এবং অত্যাধুনিক CNC যন্ত্রপাতি এবং তাপ চিকিত্সা ব্যবহার করে প্রক্রিয়াজাত করা হয়
স্পেসিফিকেশন
ব্লো টিউব দিয়ে বিট ব্যবহার করার জন্য ভালভ ছাড়াই 5"হ্যামারের এয়ার ডিস্ট্রিবিউশন | ||||
পণ্যের কাঠামো | পার্ট বর্ণনা | ওজন (কেজি) | অংশ সংখ্যা | |
1 | শীর্ষ সাব | 13.7 | QL50-01 | |
2 | টপ সাবের "ও" রিং | 0.015 | QL50-02 | |
3 | ব্রেকআউট রিং | 0.15 | QL50-03 | |
4 | ভালভ চেক করুন | 1 | QL50-04 | |
5 | বসন্ত | 0.1 | QL50-05 | |
6 | কম্প্রেশন বাফার | 0.1 | QL50-06 | |
7 | এয়ার ডিস্ট্রিবিউটর | 3.5 | QL50-07 | |
8 | অভ্যন্তরীণ সিলিন্ডার | 4.2 | QL50-08 | |
9 | পিস্টন | 19 | QL50-09 | |
10 | বাহ্যিক সিলিন্ডার | 24.6 | QL50-10 | |
11 | নির্দেশিত হাতা | 0.9 | QL50-11 | |
12 | "ও" স্টপ রিং এর রিং | 0.01 | QL50-12 | |
13 | স্টপ রিং | 0.4 | QL50-13 | |
14 | চাক চালান | 4.6 | QL50-14 | |
15 | ড্রিলের বাজনা | QL50-15 | ||
পণ্য বৈশিষ্ট্য:ভালভহীন বায়ু বন্টন হাতুড়ি, আরো নির্ভরযোগ্য ভাল sealability, কোন জল এবং কাটা হাতুড়ি মধ্যে প্রবেশ waterexists ড্রিলিং. আবেদন:কাজের অবস্থার জন্য উপলব্ধ, ওভারবর্ডেনে উচ্চ কার্যকারিতা এবং জলের কূপ খনন প্রকল্প। |
প্রযুক্তিগত পরামিতি |
|||||||
দৈর্ঘ্য (বিট ছাড়া) |
ওজন (বিট ছাড়া) |
বহিঃপৃষ্ঠের ব্যাস |
বিট শ্যাঙ্ক |
গর্ত পরিসীমা |
সংযোগ থ্রেড (শীর্ষ সাব-ড্রিল পাইপ) |
||
1156 মিমি |
73.0 কেজি |
φ125 মিমি |
COP54 QL50 |
φ135mm-φ152mm |
API2 3/8" Reg API3 1/2" Reg |
||
কাজের চাপ |
17বারে প্রভাবের হার (রেফারেন্স) |
গতি বাঞ্ছনীয় |
জোর টান সুপারিশ |
রেফারেন্স বায়ু খরচ (m³/মিনিট) |
|||
14 বার |
17.2 বার |
20.7 বার |
24 বার |
||||
10-25 বার |
26Hz |
30-60rpm |
9.5kN |
12 |
15.4 |
18.7 |
22.3 |
বিট বিভিন্ন প্রযুক্তিগত পরামিতি |
||||||||||||
মাথার আকৃতি |
মাথার আকৃতির সংখ্যা |
মাথার ব্যাস (মিমি) |
অংশ নং |
নং x বোতামের ব্যাস (মিমি) |
বোতাম কোণ |
ফ্লাশিং হোলের সংখ্যা ডায়া।(মিমি) |
ওজন (কেজি) |
|||||
|
|
|
গেজ বোতাম |
সামনের বোতাম |
||||||||
সমতল মুখ |
উত্তল মুখ |
অবতল মুখ |
||||||||||
1 |
φ140 |
QL50-140CV7 |
7xφ18 |
3xφ14 |
4xφ15 |
/ |
38° |
2xφ20 |
15.1 |
|||
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
8xφ16 |
8xφ14 |
/ |
/ |
38° |
2xφ20 |
15.3 |
|
|
|
3 |
φ146 |
QL50-146FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
15.9 |
4 |
φ146 |
QL50-146CC8 |
8xφ18 |
4xφ15 |
/ |
3xφ14 |
38° |
2xφ20 |
15.8 |
|||
5 |
φ152 |
QL50-152FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
16.4 |
|||
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
8xφ18 |
4xφ16 |
/ |
4xφ14 |
38° |
2xφ20 |
16.2 |
প্রশ্ন: ডেলিভারি শর্তাবলী সম্পর্কে কিভাবে?
A: পেমেন্ট: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন, 30% অগ্রিম জমা + 70% ব্যালেন্স চালানের আগে।
প্র. মিনআদেশ
A: পরিমাণ: 1 টুকরা।
প্রঃ পরিবহন
উত্তর: ডিএইচএল/টিএনটি/ফেডেক্স এক্সপ্রেস, বায়ু, সমুদ্র, ট্রেন দ্বারা।
প্রশ্নঃ ডিসকাউন্ট কেমন?
উত্তর: মূল্য পণ্য এবং অর্ডার পরিমাণের উপর ভিত্তি করে।
প্রশ্ন: আপনি নমুনা আদেশ গ্রহণ করেন?
উত্তর: হ্যাঁ নিশ্চিত, বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন।
প্রশ্ন: আপনার বিক্রয়োত্তর পরিষেবা সম্পর্কে কেমন?
উত্তর: একটি প্রস্তুতকারক হিসাবে, আমরা সমস্ত সমস্যা এবং প্রশ্নের জন্য প্রযুক্তি সমর্থন প্রচার করি।উপরন্তু, আমরা পণ্য ফেরত গ্রহণ বা
মানের সমস্যার জন্য প্রতিস্থাপন করুন।
