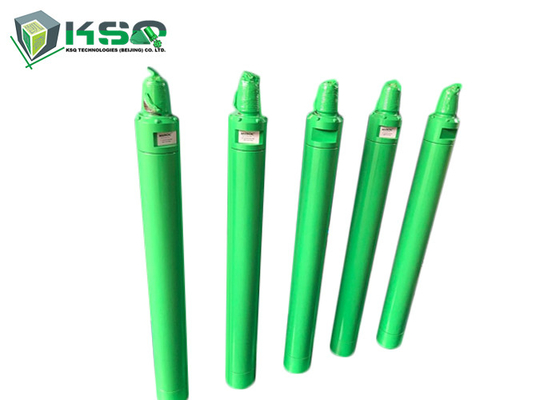

ভালভলেস ডাউন দ্য হোল ড্রিলিং টুল 8 ইঞ্চি উচ্চ দক্ষ শক্তি স্থানান্তর Dth হাতুড়ি
DTH হাতুড়িতে, রক ড্রিলিং বিট হল শ্যাঙ্কের একটি ধারাবাহিকতা, যা রক ড্রিল পিস্টন সরাসরি আঘাত করে।যেহেতু পিস্টনটি ড্রিল বিটের সাথে সরাসরি যোগাযোগে থাকে, তাই সামান্য শক্তি নষ্ট হয়।এটি ডিটিএইচ হ্যামারকে গর্তের দৈর্ঘ্য নির্বিশেষে প্রায় ধ্রুবক অনুপ্রবেশ হার দেয়।
ফুট ভালভ সহ উচ্চ বায়ুচাপ ডিটিএইচ হ্যামারের বৈশিষ্ট্য:
এটি ফুট ভালভ সহ এক ধরনের ভালভহীন উচ্চ বায়ুচাপ ডিটিএইচ হাতুড়ি।এটির নিম্নলিখিত সুবিধা রয়েছে:
প্রধান বৈশিষ্ট্য নিম্নরূপ:
1. ভালভহীন বায়ু বিতরণ, আরো নির্ভরযোগ্য.
2. পিস্টন সরল নকশা.দীর্ঘ জীবনকাল।
3. আরও দক্ষ শক্তি স্থানান্তর, দ্রুত ড্রিলিং গতি, কম বায়ু খরচ এবং কম তেল খরচ।
4. কম অভ্যন্তরীণ অংশ, সহজ গঠন, দীর্ঘ জীবনকাল, কম ব্যর্থতা এবং বজায় রাখা সহজ কারণ সমস্ত অংশ তাপ চিকিত্সা করা হয়।
5. বিচ্ছিন্ন করা সহজ কারণ উপরের সাব, ড্রাইভ চক এবং বাহ্যিক সিলিন্ডার একাধিক ধাপের থ্রেড দ্বারা সংযুক্ত।
ফুট ভালভ স্পেসিফিকেশন সহ QL80 উচ্চ বায়ুচাপ DTH হাতুড়ি:
| আইটেম |
প্রতিস্থাপন যন্ত্রাংশ |
| 1 |
শীর্ষ সাব |
| 2 |
উপরের সাবের ও-রিং |
| 3 |
ব্রেকআউট রিং |
| 4 |
ভালভ চেক করুন |
| 5 |
বসন্ত |
| 6 |
কম্প্রেশন বাফার |
| 7 |
এয়ার ডিস্ট্রিবিউটর |
| 8 |
অভ্যন্তরীণ সিলিন্ডার |
| 9 |
পিস্টন |
| 10 |
বাহ্যিক সিলিন্ডার |
| 11 |
গাইড হাতা |
| 12 |
স্টপ রিং এর ও-রিং |
| 13 |
রিং বন্ধ করুন |
| 14 |
ব্রেকআউট রিং |
| 15 |
ড্রাইভ খণ্ড |
| 16 |
ড্রিলের বাজনা |
| ড্রিলিং ব্যাস(মিমি) |
বিট ছাড়া হাতুড়ি দৈর্ঘ্য(মিমি) |
বাহ্যিক ব্যাস(মিমি) |
বিট ছাড়া ওজন (কেজি) |
| φ195-φ254 |
1465 |
180 মিমি |
182 |
| কাজের চাপ (Mpa) |
বায়ু খরচ (m³/মিনিট) |
| 1.5-3.0 এমপিএ |
1.0Mpa: 15 m³/মিনিট |
1.8Mpa: 26 m³/মিনিট |
2.4Mpa: 34 m³/মিনিট |
| 17 বারে প্রভাবের হার |
প্রস্তাবিত ঘূর্ণন গতি |
সংযোগ রড থ্রেড |
বিট শ্যাঙ্ক |
| 20HZ |
15-25 r/মিনিট |
API 4 1/2'' রেজি |
QL80 |
ফুট ভালভ ছাড়া উচ্চ বায়ুচাপ ডিটিএইচ হ্যামারের বৈশিষ্ট্য:
এটি ফুট ভালভ ছাড়াই এক ধরনের উচ্চ বায়ুচাপ ডিটিএইচ হাতুড়ি, এবং এটি আমাদের নতুন ডিজাইন।এটি বিশ্বের সবচেয়ে উন্নত DTH হাতুড়িগুলির মধ্যে একটি।
এটির নিম্নলিখিত সুবিধা রয়েছে:
1. পায়ের ভালভ ফ্র্যাকচার এবং প্রসারণ এবং সংকোচনের ঝামেলা থেকে।
2. কম শক্তি খরচ এবং উচ্চ প্রভাব ফ্রিকোয়েন্সি।ড্রিলিং গতি পায়ের ভালভের চেয়ে 15-30% বেশি।
3. সরল গঠন, নির্ভরযোগ্য অংশ, দীর্ঘ জীবনকাল, সহজ এবং সস্তা রক্ষণাবেক্ষণ।
4. নিম্ন বায়ু এবং তেল খরচ.ফুট ভালভের তুলনায় তেল খরচ প্রায় 10% কম।
QL80 উচ্চ বায়ুচাপ DTH হাতুড়ি ফুট ভালভ স্পেসিফিকেশন ছাড়া:
| আইটেম |
প্রতিস্থাপন যন্ত্রাংশ |
| 1 |
শীর্ষ সাব |
| 2 |
উপরের সাবের ও-রিং |
| 3 |
ব্রেকআউট রিং |
| 4 |
ভালভ চেক করুন |
| 5 |
বসন্ত |
| 6 |
এয়ার ডিস্ট্রিবিউটর |
| 7 |
অভ্যন্তরীণ সিলিন্ডার |
| 8 |
পিস্টন |
| 9 |
বাহ্যিক সিলিন্ডার |
| 10 |
গাইড হাতা |
| 11 |
স্টপ রিং এর ও-রিং |
| 12 |
রিং বন্ধ করুন |
| 13 |
ব্রেকআউট রিং |
| 14 |
ড্রাইভ খণ্ড |
| 15 |
ড্রিলের বাজনা |
QL80 উচ্চ বায়ুচাপ DTH হাতুড়ি ফুট ভালভ স্পেসিফিকেশন ছাড়া:
| ড্রিলিং ব্যাস(মিমি) |
বিট ছাড়া হাতুড়ি দৈর্ঘ্য(মিমি) |
বাহ্যিক ব্যাস(মিমি) |
বিট ছাড়া ওজন (কেজি) |
| φ216-φ254 |
1340 |
203 মিমি |
203 |
| কাজের চাপ (Mpa) |
বায়ু খরচ (m³/মিনিট) |
| 1.8-3.0 এমপিএ |
1.0Mpa: 16 m³/মিনিট |
1.8Mpa: 28 m³/মিনিট |
2.4Mpa: 39 m³/মিনিট |
| 17 বারে প্রভাবের হার |
প্রস্তাবিত ঘূর্ণন গতি |
সংযোগ রড থ্রেড |
বিট শ্যাঙ্ক |
| 22HZ |
15-25 r/মিনিট |
API 4 1/2'' রেজি |
QL80 |
অ্যাপ্লিকেশন
1. খনি এবং খনি
2. ড্রিলিং এবং ব্লাস্টিং কাজের জন্য রাস্তা নির্মাণ
3. জল ভাল তুরপুন
4. ঢাল সুরক্ষা
KSQ সম্পর্কিত রক ড্রিলিং সরঞ্জাম:
(1) ইন্টিগ্রাল ড্রিল রড-শ্যাঙ্ক H19 x 108 মিমি এবং H22 108 মিমি।
(2) Tapered রক ড্রিল টুল- চিজেল বিট, ক্রস বিট, বোতাম বিট, টেপার 7, 11, 12 ডিগ্রির ড্রিল রড
(3) থ্রেডেড রক ড্রিল টুল- বোতাম বিট, রিট্র্যাক বাটন বিট, ড্রপ সেন্টার বোতাম বিট, গম্বুজ বিট, রিমিং বিট, এক্সটেনশন রড, এমএফ-রড, থ্রেডের কাপলিং হাতা R25, R28, R32, R38, T38, T45, T51, ST58, ST68।
(4) শ্যাঙ্ক অ্যাডাপ্টার (স্ট্রাইকিং বার)- Atlas Copco, , Furukawa, Gardner Genver, Ingersoll Rand ইত্যাদির সমতুল্য।
(5) ডাউন-দ্য-হোল (DTH) বিট এবং হাতুড়ি- 3'', 4'', 5'', 6'', 8'' হাতুড়ি এবং DTH বোতাম বিট।
অন্যান্য পণ্য: ট্রাইকোন বিট, পিডিসি বিট, স্ব-ড্রিলিং ফাঁপা অ্যাঙ্কর বার ইত্যাদি।
