পণ্যের বিবরণ:
প্রদান:
|
নাম: | স্ব ড্রিলিং অ্যাঙ্কর বল্ট | ধারণক্ষমতা: | 200KN-8000KN |
---|---|---|---|
আদর্শ: | অ্যাঙ্কর বোল্ট, সেল্ফ ড্রিলিং অ্যাঙ্কর | ব্যাসরেখা: | 25 মিমি -130 মিমি |
বিট ব্যাস ড্রিল: | 38mm | ||
লক্ষণীয় করা: | 3 মি স্ব তুরপুন নোঙ্গর বার,আর 38 স্ব তুরপুন অ্যাঙ্কর বার,খনির পুনর্বাসন স্ব ড্রিলিং অ্যাঙ্কর বার |

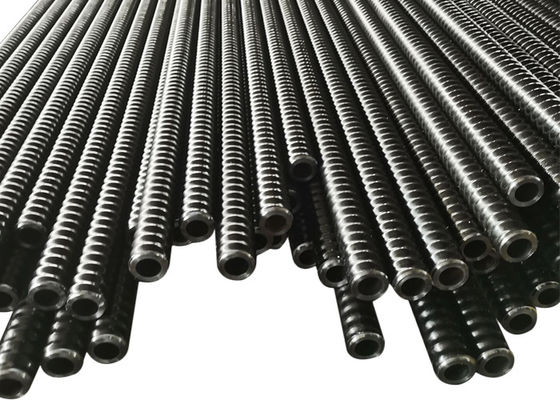

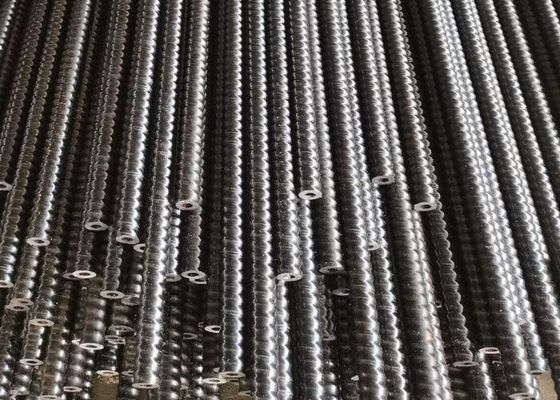

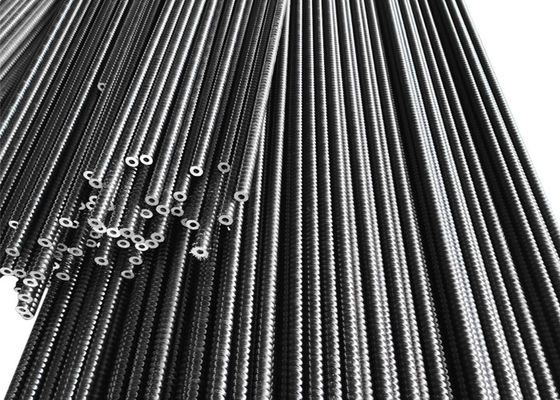

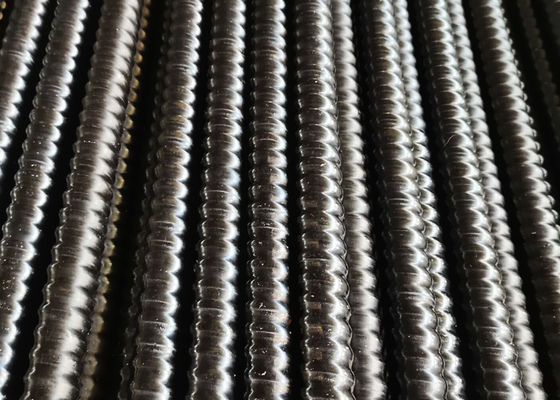

খনন ও পুনর্বাসনের জন্য 500 / 400KN 3 মি স্ব ড্রিলিং অ্যাঙ্কারস বার আর 38/21
অ্যাঙ্কর বল্ট
অ্যাঙ্কর বল্ট বলতে একটি রড বোঝায় যা কাঠামো বা ভূ-প্রযুক্তিগত লোডকে একটি স্থিতিশীল রক গঠনে স্থানান্তর করে,

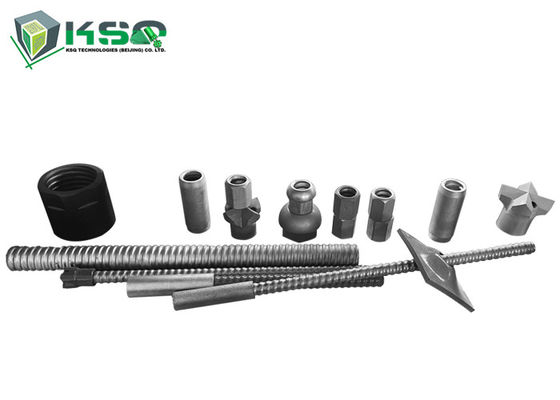

এটি রড, ড্রিল বিট, কাপলিং, প্লেট, গ্রাউটিং স্টপার এবং বাদাম রয়েছে।এটি টিউনলিংয়ে ব্যাপকভাবে ব্যবহৃত হয়েছে,
খনন, opeাল স্থিতিশীলতা, tunneldiseasestreatment এবং ভূগর্ভস্থ কাজ ছাদ সমর্থন।এটা জন্য
আলগা মাটি (কাদামাটি, বালি অবরুদ্ধ ইত্যাদি) ফাঁকা অ্যাঙ্কর রডটি উচ্চ শক্তি সহ বিজোড় নল দিয়ে তৈরি।
ফাঁকা গ্রাউটিং অ্যাঙ্কর বোল্টের বৈশিষ্ট্যগুলি:
ফাঁকা ডিজাইন, গ্রাউটিং টিউব ফাংশন বাস্তবায়ন করুন, traditionalতিহ্যবাহী গ্রাউটিংয়ের সময় মর্টার ক্ষতি এড়াবেন
টিউব টেনে আনা হয়েছে full পূর্ণ গ্রুটিং, এবং প্রকল্পের মান উন্নত করতে চাপ গ্রাউটিংকে অর্জন করতে পারে।
কেন্দ্রটি ভাল, মর্টর বোল্টের দেহকে এক সাথে মুড়িয়ে দিতে পারে, যাতে এটি ক্ষয় এড়াতে পারে সাথে বরাবর আচিবে
মেয়াদ সমর্থনকারী উদ্দেশ্য।
থ্রেডগুলির অনসাইট সক্রিয়করণ ছাড়াই সহজ ইনস্টলেশন।এটি সহজেই একটি প্লেট, বাদাম ইনস্টল করা যেতে পারে।
সেল্ট-ড্রিলিং অ্যাঙ্কর বোল্টের বিবরণ
এটি পুরোপুরি ড্রিলিং, গ্রাউটিং এবং অ্যাঙ্কারিংয়ের মৃতদেহ হতে পারে।
এর বিস্তৃত বৈশিষ্ট্য রয়েছে।ব্যাস: 25-130 মিমি।
Qucik এবং সহজ নির্মাণ, উচ্চ দক্ষতা।
আশেপাশের শিলা ব্যবহার করা হয়।
বৈশিষ্ট্য
Tend টেন্ডন একই সাথে একটি ড্রিল রড হিসাবে কাজ করে
Fast অত্যন্ত দ্রুত ইনস্টলেশন কারণ বোরহোল ড্রিলিং একযোগে তুরপুন এবং গ্রাউটিংয়ের দ্বারা নিরর্থক করা হয়
Simple সহজ এবং কমপ্যাক্ট তুরপুন সরঞ্জাম ব্যবহার করে সীমাবদ্ধ স্থানগুলিতে সিস্টেম ইনস্টল করা যেতে পারে
Ari পরিবর্তনশীল নোঙ্গর এবং কোণ ক্ষতিপূরণ ডিজাইন
■ অনিয়মিত গ্রাউট শরীর ক্ষমতা বাড়ায়
Ground ড্রিল বিট বিভিন্ন স্থল অবস্থার জন্য উপলব্ধ
A তাই হিসাবে ব্যবহার করা যেতে পারে
প্রয়োগের ক্ষেত্রসমূহ
Ope opeালু, বাঁধ এবং শিলা স্থিতিশীলতা
Oring শোরিং এবং খনন
Rock শিলা পতনের জাল স্থিরকরণ
Ala হিমসাগর বাধা
■ ভিত্তি
অ্যাঙ্কর বোল্ট
আর-থ্রেড অ্যাঙ্কর বোল্ট প্রযুক্তিগত ডেটা
|
আর 25 এন |
আর 32 এন |
আর 32 এস |
আর 38 এন |
আর 51 এল |
আর 51 এন |
T76N |
টি 76 এস |
বাইরের ব্যাস (মিমি) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
অভ্যন্তরীণ ব্যাস (মিমি) |
14 |
20 |
16 |
21 |
36 |
33 |
52 |
45 |
চূড়ান্ত লোড ক্ষমতা (কেএন) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
ফলন লোড ক্ষমতা (কেএন) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
প্রসার্য শক্তি, আরপি0.2 (এন / মিমি 2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
ফলন শক্তি, আরপি0.2 (এন / মিমি 2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
ওজন (কেজি / মি) |
2.3 |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
16.0 |
19.7 |
থ্রেড প্রকার (বাম হাত) |
আইএসও 10208 |
আইএসও 1720 |
MAIT76 স্ট্যান্ডার্ড |
|||||
ইস্পাত গ্রেড |
এন 10083-1 En10083-1 (খাদ কাঠামো ইস্পাত) |
|||||||
কার্বন স্টিলের সাথে তুলনা করে, অ্যালোয় স্ট্রাকচার স্টিলের উচ্চ অ্যান্টি-জারা ক্ষমতা এবং উচ্চ যান্ত্রিক রয়েছে। |
টি-থ্রেড অ্যাঙ্কর বোল্ট প্রযুক্তিগত ডেটা
বার প্রকার |
বাইরের ব্যাস (মিমি) |
ভিতরে ব্যাস (মিমি) |
প্রস্থচ্ছেদ (মিমি 2) |
চূড়ান্ত ভার কেএন |
ফলন বিন্দু কেএন |
ওজন (কেজি / মি) |
বাম থ্রেড ডান হাত |
30/11 |
30 |
11 |
446 |
320 |
260 |
3.3 |
উত্তোলন বা ডান |
30/14 |
30 |
14 |
395 |
260 |
220 |
9.৯৯ |
উত্তোলন বা ডান |
30/16 |
30 |
16 |
382 |
220 |
180 |
2.7 |
উত্তোলন বা ডান |
40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
উত্তোলন বা ডান |
40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
উত্তোলন বা ডান |
52/26 |
52 |
26 |
1337 |
929 |
730 |
10.0 |
উত্তোলন বা ডান |
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12.3 |
উত্তোলন বা ডান |
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11.1 |
উত্তোলন বা ডান |
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17.8 |
উত্তোলন বা ডান |
